2014年4月24日 新型ブックスタンド

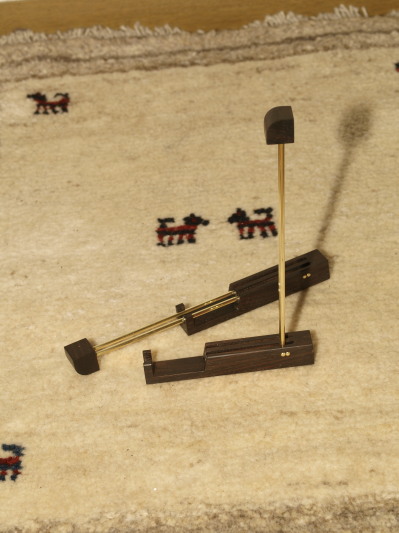

やっとのことで、新型のブックスタンドが出来ました♪ 組み立て時には、旧型のブックスタンドと同じ形になりますが、新型は折りたためるので収納時に小さくなるのが利点です。 でも、作成の精度の問題で、母材とパイプが直角にならなかったのが残念な点です……。繰り返しの使用でより直角からずれていきそうな気もしていますし……。あと、パイプが横に並んでるので、力がかかった場合にしなりそうなのが心配ですね。
まぁ、そのあたりは可動式にしてるので仕方がないと思うことにしましょう。何はともあれ、しばらく使ってみないとどうなるかはわかりませんからね。
あと、釘が２本打ってあるように見えると思いますが、後ろ側の釘は何の意味もありません。２ミリくらいに切って短くしてあるので、真鍮パイプには触れてないですし……。これはデザインということで……。 計算を間違えて違うところに穴開けちゃったのでそれを隠してるだけとか、そんなこんなな想像でごまかしちゃってくださいですぅ♪
2014年4月18日 新型ブックスタンドの図面

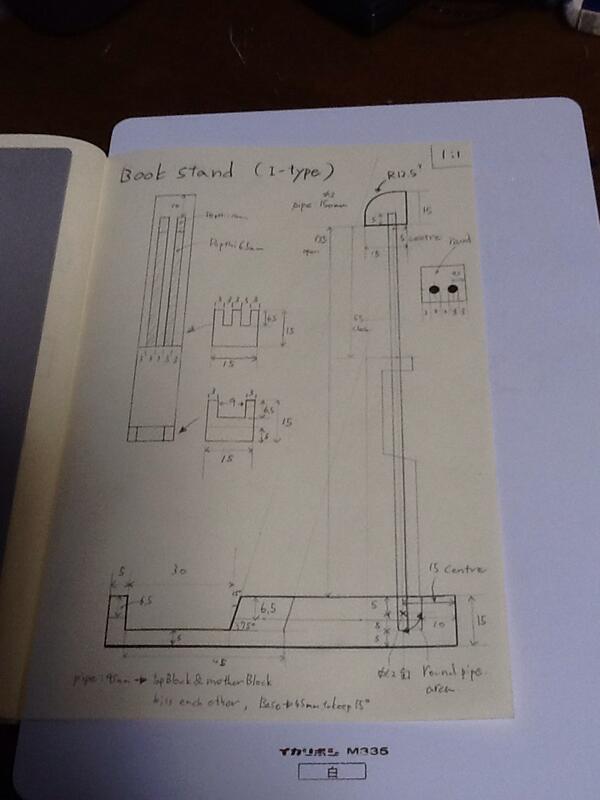

細かい部分の寸法を明確にしておきたかったので、図面を作成しました。今までは、数値だけのメモ程度しか作ってなかったのですが、複雑になるとやっぱり図面は必要ですね。完成形の想像もつきやすいしさ。
そんなこんなで図面を作ってました。これまでに作ってきたのも図面に残しておいた方が良いんだろうけど、忘れちゃってるんですよねぇ……。
ちなみに、空いてる箇所にいろいろと書き込んでるのでわかり難い図面だとは思いますが、ボクがわかればそれで良いのですよ。作るのは僕だけですからね。
作ってみたいものが溜まってきてはいるんですが、作業速度が遅いのでなかなか進まないのですよねぇ……。遊んでる時間が多いってのもありますが……。
2014年4月17日 新型ブックスタンドの試作（その２）
昨日作った部品を磨いて、組み立ててみました。んー、思ってた以上に真鍮棒が短い……。これでは、本を立てるには向かないよなぁ。15度どころじゃなく45度ぐらいの傾斜になっちゃうし……。
でも、まぁ、おおよその構成としては問題なさそうなので、ちょいと改良を加えてみようと思います。まずは、棒を長くするところからかな。それと、母材の幅を広げようかな。これは、持ってる釘の長さからの問題なんだけどね。
長さ10mmの真鍮釘しか持ってないので、15mm幅に対向して２本打とうとすると、切らなくちゃいけないんだよね。これが結構面倒なのですよ。切った後の処理も含めてなんだけどね。
そんなわけで、も一回試作してみます。見た目は想像してたのより良い感じな気がします。手間はかかっちゃうけど、この形の方が持ち運び時には便利だよね。L字型からI字型になるからね。
2014年4月16日 新型ブックスタンドの試作
前から考えてた折り畳み型のブックスタンドを試作中♪
寸法の問題上、対応できる大きさがかなり小さくなってしまいましたけどね。これに関しては、今後の課題かな？
あと、作業工数がもの凄く増えてしまってます。部品点数も増えてるので仕方がないのだけれども……。まぁ、可動式にするんだから仕方がないよね。強度に関しては組み上げてからじゃないと分からないので、一旦は無視してます。
とりあえず、原型だけは出来たので、これから研磨作業に入ります。こっからも結構な時間がかかっちゃうんですけどね。でも、こういう木は磨いてオイルで仕上げるのが好きなのですっ♪
